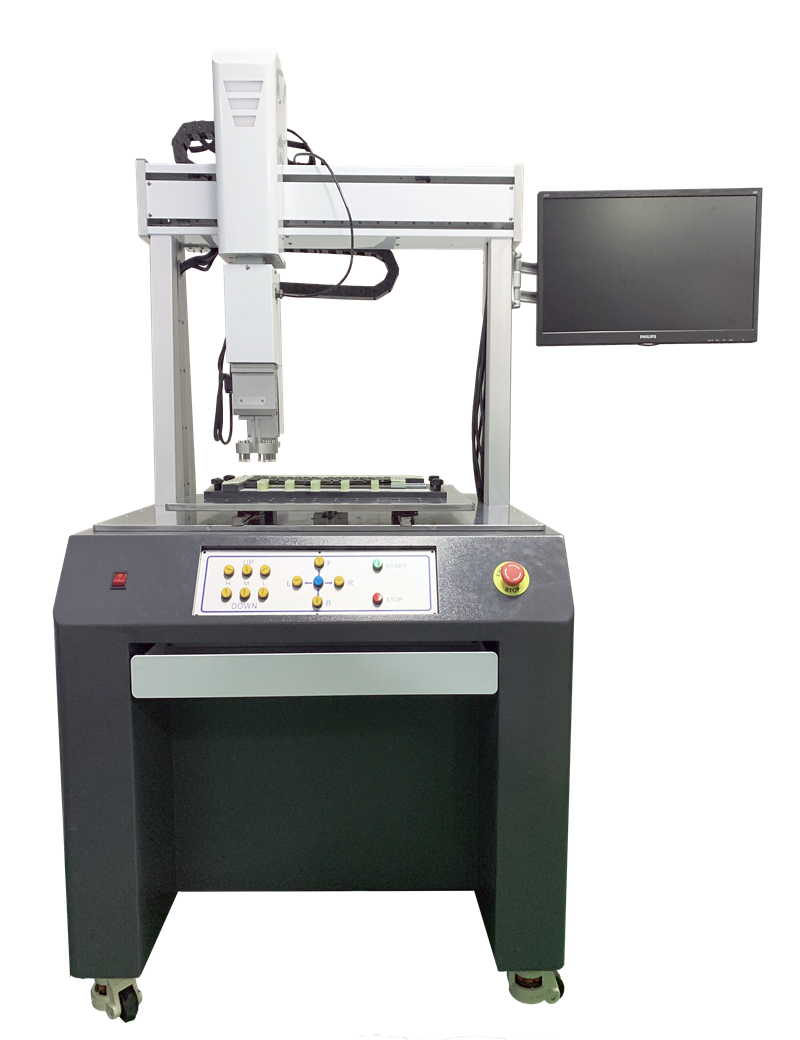

全自动键帽拉拔力试验机

简要描述:全自动键帽拉拔力试验机适用于笔记本键盘,台式电脑键盘的键帽单双边勾拉,角度勾拉测试,并能导出图形以及文字报表。通过对拉拔键帽位置坐标的设置,试验机按坐标位置移动测试。

  • 产品型号:DR-JM205
  • 更新时间:2022-10-27
  • 浏览次数:2129
规格参数 应用案例 视频展示

设备简介
全自动键帽拉拔力试验机适用于笔记本键盘,台式电脑键盘的键帽单双边勾拉,角度勾拉测试,并能导出图形以及文字报表。通过对拉拔键帽位置坐标的设置,试验机按坐标位置移动测试。该设备运用于整版键盘键帽拉拔力测试,定位准确,重复性好,避免人员疲劳造成对位不准确而影响测试结果。可以存储多个产品型号,方便多型号测试。有NG提醒功能,标记NG产品位置(屏幕显示)。

设备特点
1、测试软件自主研发,用户可以非标个性化定制;
2、可对键盘一次性进行中心、左上角、左下角、右上角、右下角键帽拉力测试、软件有特殊键跳过测试功能,自动化能力高,人性化设计;
3、自动夹爪,根据按键的宽窄进行自动调整,避免下压对其他按键干涉;
4、自动固定装置,该装置有效的防止在拉拔过程中对键盘机板造成变形;
5、三轴均采用台湾TBI滚珠螺杆、精度高寿命长,马达采用日本三菱伺服马达。软件中文界面操作简单,可以存储所有报告及生成力量曲线图;
6、坐标导入方式可按CAD图档导入,方便准确;
7、可任意设定X、Y坐标,机器自动位移测试,并记录测试值;
8、能设定z轴坐标自动抬高具体某点,以能避开产品具体某点高于正常表面高度;
9、测定结果可自动判定ok或NG,测试完成后弹出结果图(OK为绿色NG为红色)
10、荷重单位显示N、lb、gf、kgf可自由切换;
11、每一量测图形皆可由十字游标追踪轨迹,判读对应之荷重及行程值最小解析0.01mm;?
12、可列印及储存图形;(荷重-行程曲线图、寿命曲线图、检查报表)?
13、测试资料储存于硬盘;(每一笔资料皆可储存,不限次数)?
14、检验报表可转存至Excel做编辑或透过网络直接输出;
15、可选购条码导入功能,支持数据上传导出。

设备规格参数

型号 DR-JM205
测试荷重范围 10kgf
最小显示荷重 0.1g
    Z轴显示最小行程      0.01mm
Z轴精度 0.01mm
采集频率 50000HZ
GRR 20%
Z轴测试行程 1-100mm
测试速度范围 1-1000mm/min
X轴移动行程           500mm  最小显示行程0.01mm
Y轴移动行程 300mm  最小显示行程0.01mm
传    滚珠螺杆,精密滑轨
驱    伺服马达(三轴)
外观尺寸      1000 (W)×900 (D)×1600(H)mm
机台重量 160kg

全自动键帽拉拔力试验机
