扭力试验机

简要描述:全自动扭力试验机适用于各种产品的扭力扭转测试,使用专用的测试软件、精密的传感器、进口的传动结构,可以更稳定、更精密的测试产品的所有检测数据。该设备常用于: 手机通讯,汽车配件,电子元器件,计算机零配件制造,医疗,食品,包装,印刷等行业。

  • 产品型号:DR-2205
  • 更新时间:2021-7-22
  • 浏览次数:593
规格参数 应用案例 视频展示

一.  设备简介:



  全自动扭力试验机适用于各种产品的扭力扭转测试,使用专用的测试软件、精密的传感器、进口的传动结构,可以更稳定、更精密的测试产品的所有检测数据。该设备常用于: 手机通讯,汽车配件,电子元器件,计算机零配件制造,医疗,食品,包装,印刷等行业。



.  设备用途:



1. 标准扭力测试;

2. 单体转轴扭力测试;

3. 成品扭转测试;

4. 0-360度扭力测试;

5. 组合扭力测试;



.  设备应用领域:



   该设备广泛用于: 手机通讯,汽车配件,机械制造,电子元器件,计算机零配件制造,医疗,食品,包装,印刷等行业。常用的行业如下:

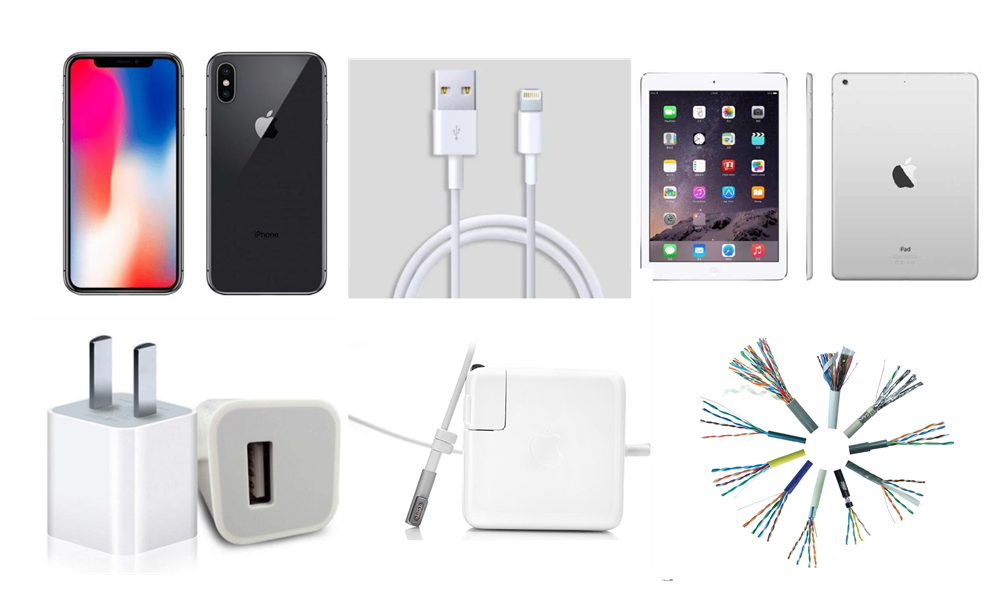

1. 手机通讯行业扭力测试:手机整机扭转测试,手表表带扭力,手机数据线扭力测试等.

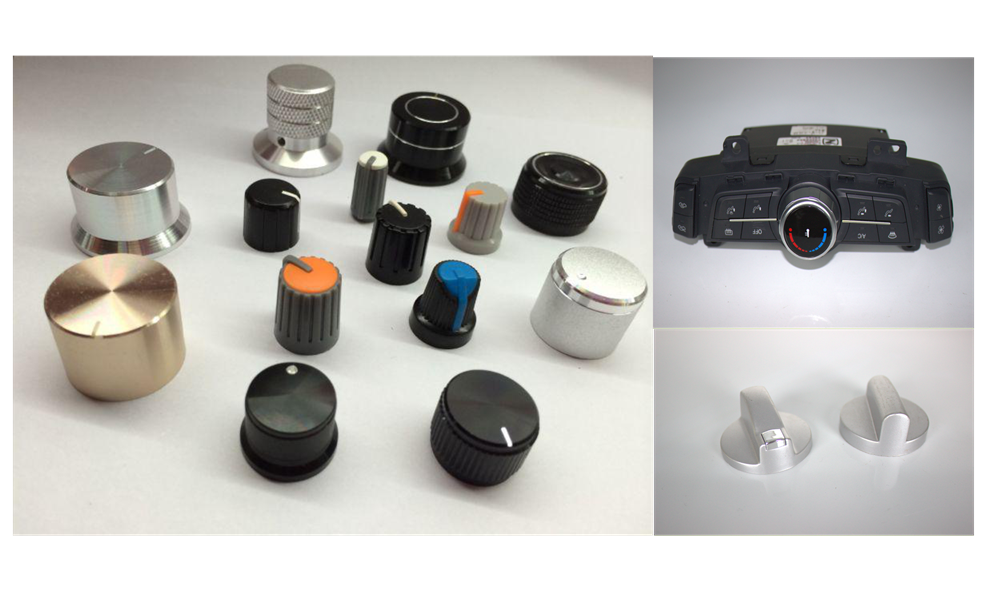

2. 汽车零配件制造行业扭力测试: 旋转开关,储物盒,远近光灯,雨刮,转向轴,方向盘等.

3. 电子元器件扭力测试:弹簧扭力测试,电位器扭力等.

4. 食品行业扭力测试:瓶盖扭力等.

5. 五金制造扭力检测:螺丝,弹簧,合页,摄像头等.



.  设备特点:



 ●  测试软件自主研发,用户可以标准或非标定制检测、测试设备;

 ●  机台采用进口伺服马达驱动,行星减速机、进口丝杠,传动平稳、噪音低、速度精度高、调速范围宽、使用寿命长;

 ●  所有的测试参数操作都可以由电脑上设定完成,并可储存;

 ●  可实时显示试验力、峰值、位移、速度、试验状态等;

 ●  可直接测试每个角度之扭力值变化;(扭力-角度曲线变化图);

 ●  具有限位、过载自动保护、自动停机等功能,可输入测试上下限值,超出规格机器会自动停止.

 ●  可设定扭力值:正扭力、反扭力、正扭力+反扭力;

 ●  储存及列印图形;(扭力-角度曲线图及扭力衰减寿命曲线图、检验报表)

 ●  检验报表自动列印,并可转档输出或透过网络直接输出;

 ● 测试走行方向:正转去程、正转去程+回程。反转去程、反转去程+回程。正转去程+反转程+正转回程.



      力角度曲线图:



1.  可直接记录每个角度之扭力值变化;(X轴代表角度、Y轴代表扭力)

2.  每一量测图形皆可由十字游标追踪轨迹,判读对应之扭力及角度值,最小精度0.1度;

3.  曲线由电脑自动储存、可随时放大缩小、一张纸可任意指定放置N个曲线图;

4.  卷轴式曲线图显示、可任意浏览曲线图.



      寿命曲线图:



1.  报表抬头内容可自由设定;

2.  报表上可显示每条曲线之最大值、最小值、平均值;

3.  报表上可显示测试上、下限之规格线;

4.  可设定同时显示多组寿命曲线图.



      实验条件设定操作简单:



1.   中文视窗画面设定操作简单。测试条件皆由电脑画面设定,并可储存.

2.  由下拉式选单勾选设定或直接输入数据;(含测定力量种类、测定走行方向、荷重测定范围、角度测定范围、行程原点位置、行程原点检出、

    测定速度、测定次数、暂停时间、每次等候位置)

3.  测定项目及规格设定:上下限规格值、测试结果可自动判定OK或NG.



五.  设备规格参数:



    型号

      DR-2205

  扭力传感器

20N.m

测试扭力范围

0-200kg.cm

传感器校验精度

0.1%

传感器等级

0.5级

      传感器分辨率精度

0.05%

最小显示扭力

0.01kg.cm

测试角度精度

0.01度

测试速度

0-21600度/min

驱动方式

伺服电机

使用电源

AC220V

外观尺寸

        430 (W)× 290 (D)×1000(H)mm

     机台重量

    70kg
