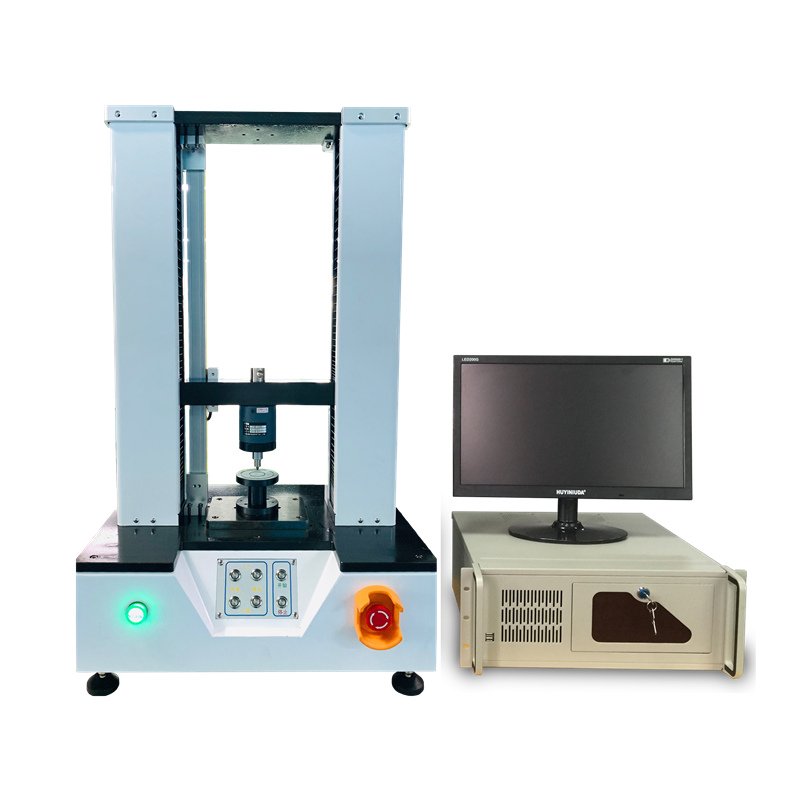

拉力试验机桌面型

简要描述:拉力试验机为材料力学性能测量与试验设备,可进行金属与非金属、高分子材料、鞋子、牛皮原纸、橡塑胶、绝缘体、电线、电缆、3m胶带、标签、保护膜及环保袋等各种材料的试片、半成品、成品的拉伸、剥离、压缩、戳穿等项目的检测。

  • 产品型号:DR-GL200
  • 更新时间:2024-3-12
  • 浏览次数:2231
规格参数 应用案例 视频展示

一. 技术规格参数

1.荷重元:0.5级高精度力量传感器

2.容量选择:200kg

3.准度等级:1级

4.试验力测试范围:0.4%~100%FS

5.力量精度:±1%以内

6.力量分解度:1/200000

7.位移示值误差:示值的±1%

8.位移分辨力:0.005mm

9.变形测量范围:2%~100%FS

10.变形示值误差极限:示值的±0.5%以内

11.大变形测量范围:(10~1000)mm(选配)

12.大变形示值误差极限:示值的±1%

13.大变形分辨力:0.008mm

14.控制系统:伺服控制器

15.传动方式:伺服电机

16.电机功能:0.75KW

17.减速装置:意大利欧特斯精密中空铸铝减速机

18.传动联板:为高碳钢锻造,机械强度性能好,无变行量

19.传动螺杆:采用台湾双结构精密滚球螺杆

20.导向杆:韩国太敬导杆制作,表面经高频及硬铬电镀处理,HRC60以上

21.主动轴承:采用日本NSK高碳滚珠轴承

22.传动系统:日本高强度同步带

23.机体结构:采用主机架与控制箱分体设计

24.测试速度范围:(0.05~500) mm/min

25.速度精度:示值的±1%以内

26.测试行程(不含夹具):200mm

28.有效支柱间距:200mm

29.夹具处理:所有夹具全部采用硬铬电镀处理,HRC55以上

30.防尘装置:采用台湾抑迭防尘罩,保护滚珠螺杆,不被灰尘进入,保证滚珠螺杆的寿命及精度

31.机体表面处理:采用美国杜邦粉末,静电喷漆工艺,经高温200℃固化保证久不褪色

32.显示系统:自主开发之材料试验机专用软件

33.数据传递:采用16 bit数据传递. RS-232数据传输,所有参数全部保存在周边硬件上,电脑无需安装任何外插硬件,极大的方便使用者自己更换升级,维护电脑

34.多重保护装置:

①.机械开程开关保护上下限行程

②.出现紧急情况急停开关制动保护

③.过流,过压,欠流,欠压,漏电过载保护

④.软件过载限位保护

⑤.断点停机保护

⑥.出现紧急情况时可进行紧急制动

35.主动开关:日本三凌30A,漏电保护开关

36.体积:(600x500x1200)mm

37.电源:AC220V 50HZ

38.重量:约280kg

二. 性能特点:

1.软体环境:中英文WindowsXP软件包。

2.语言选择:具有中文简体,中文繁体,英文等多种语言界面在操作中自由切换,极大的方便操作者的使用。

3.单位转换:常用力量及位移,能量都具有并且可自由转换。

4.基本功能:可计算及列表资料图形:具有材料试验机的基本参数:①.降伏点 ②.0.2%off set ③.降伏强度 ④.抗拉强度 ⑤.伸长率 ⑥.能量吸收 ⑦.*大值 ⑧.断裂值 ⑨.变形量 ⑩.平均值 ⑾.对比图形等等 二十机种参数。

5.多种曲线显示模式: 应力-应变、力量-位移、力量-时间、强度-时间等多种曲线模式。

6.运用资料: 运用资料库管理测试及标准,使作者可用预建资料或自行修建。

7.测试模式:包含抗拉.抗弯.抗压.抗折.黏着.撕裂.剥离.伸长伸长率……等设定。

8.控制模式:定位移.定速度.定应变速率.定荷重.定荷重速率定应力速率.应力速率等。

9.方便实用的置零功能:力量、伸长、位移只需按一个键即可手动调零,同时具有测试开始时系统自动进行调零功能。

10.动态显示:测试过程中,负荷、伸长、位移以及选中的试验曲线随着测试的进行,实时动态显示在主控屏幕上。

11.峰值保持:在测试的整个过程中,测试项目的*大值始终跟随试验的进行在屏幕窗口上显示。

12.手动取点功能:具有测试过程中特殊手动取点功能。

13.自动判别:试样破坏后,系统自动识别并按预期的测试要求自动切换完成下一功能。

14.自动存储:试验条件、测试结果、标距位置自动存储。

15.自动回归:具有测试完毕中联板自动回到测试起始原点功能。

16.图形分析:试验完毕后,可从测试曲线上用鼠标查看数据,试验曲线上的任意点可进行局部放大分析,并可选择打印。

17.曲线对比:同组试样的曲线可迭加对比。

18.报表输出:图形及参数开放给客户根据需要修改.可输出不同的报告格式,方便而易学实用。

19.量程扩展功能:可增配不同容量规格的传感器、引伸计和夹具,拓宽测量范围,从而实现试验精度的更准确性。
