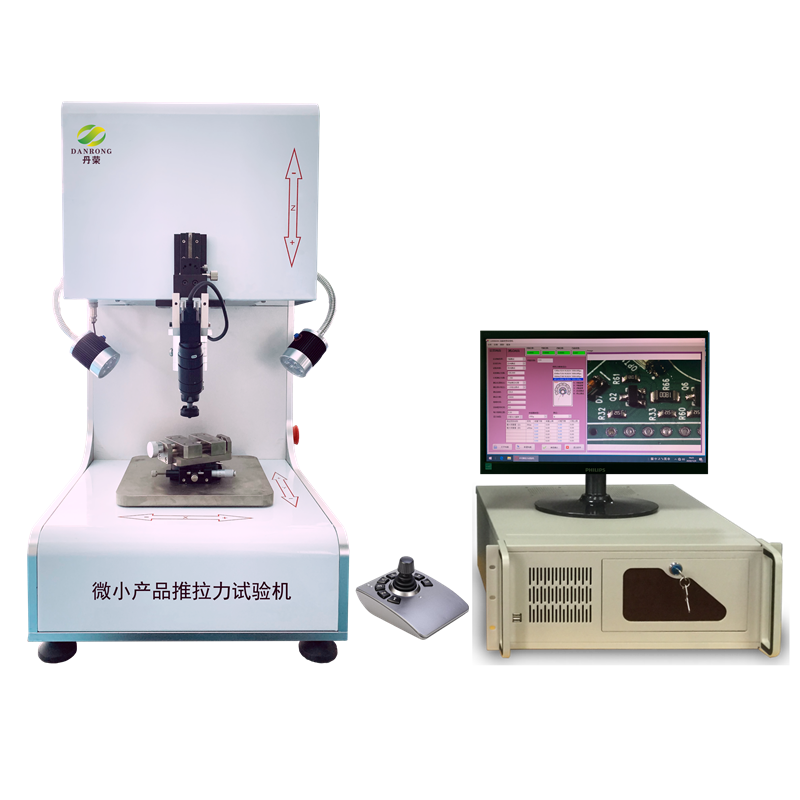

微小产品推拉力试验机

简要描述:自动推拉力试验机广泛应用于半导体封装、光通讯器材件封装、LED封装、COB/COG工艺测试、军工研究所材料力学研究、材料可靠性测试等应用领域,是Bond工艺、SMT工艺、键合工艺等不可缺少的动态力学检测仪器,能满足包含有:金属、铜线、合金线、铝线、铝带等拉力测试、金球、铜球、锡球、晶圆、芯片、贴片元件等推力测试、锡球、BumpPin等拉拔测试等等具体应用需求,功能可扩张性强、操控便捷、测试高校精准。

  • 产品型号:DR-TL01
  • 更新时间:2024-3-12
  • 浏览次数:2115
规格参数 应用案例 视频展示

一. 设备简介

         自动推拉力试验机广泛应用于半导体封装、光通讯器材件封装、LED封装、COB/COG工艺测试、军工研究所材料力学研究、材料可靠性测试等应用领域,是Bond工艺、SMT工艺、键合工艺等不可缺少的动态力学检测仪器,能满足包含有:金属、铜线、合金线、铝线、铝带等拉力测试、金球、铜球、锡球、晶圆、芯片、贴片元件等推力测试、锡球、BumpPin等拉拔测试等等具体应用需求,功能可扩张性强、操控便捷、测试高校精准。

 二. 设备特点

1. 设备配置三轴运动平台,可全自动移动个每个测试坐标点。

2. 配置旋转模组,软件控制自动选择对应推力和拉力。

3. 配置4个力量传感器,2组推力,2组拉力。
4. 高速力值采集系统,可更稳定的采集力量数据。
5. 平台夹具根据测试产品定制,共用性强,可兼容多种产品。
6. 设置安全高度位及安全限速,防止误操作对测试针头造成损坏。
7. 利用软件计算最大力、平均力、波峰波谷、变形、屈服等
8. 量测曲线图由电脑记忆,可随时放大、缩小,一张A4纸可任意指定放置N个曲线图。
9. 测定项目可输入上、下限规格值,测定结果可自动判定OKNG
10. 荷重单位显示NIbgfkgf可自由切换。
11. 电脑直接列印及储存荷重-行程曲线图、检查报表。
12. 测试条件皆由电脑画面设定(含测试行程、速度、次数、空压、暂停时间等等)
13. 检验报表可自动产生,不须再作输入,检验报表可转换为Excel等文书报表格式。
14. 软件自动生成报告及存储功能,支持MES上传

三. 设备技术参数

型号 DR-TL01
测试产品尺寸 0-200mm
测试产品厚度 0.5-6mm
推力测试荷重 0-5kg 综合测试精度±2%
拉力测试荷重 0-1kg 综合测试精度±2%
传感器等级 0.2级
显示最小行程 0.001mm
测试速度范围 1-500mm/min
Z 轴测试行程 0-100mm 综合测试精度±0.001mm
X 轴测试行程 0-100mm 综合测试精度±0.001mm
Y 轴测试行程 0-100mm 综合测试精度±0.001mm
软件功能选择 晶片推力,金球推力,金线拉力
测试工装 根据测试产品定制
运动驱动方式 伺服电机
控制方式 工业电脑
采集频率 50000HZ
       成像相机       1000万像素
电源 AC220V
尺寸 1600mm *1500mm*1500mm
重量 125kg
