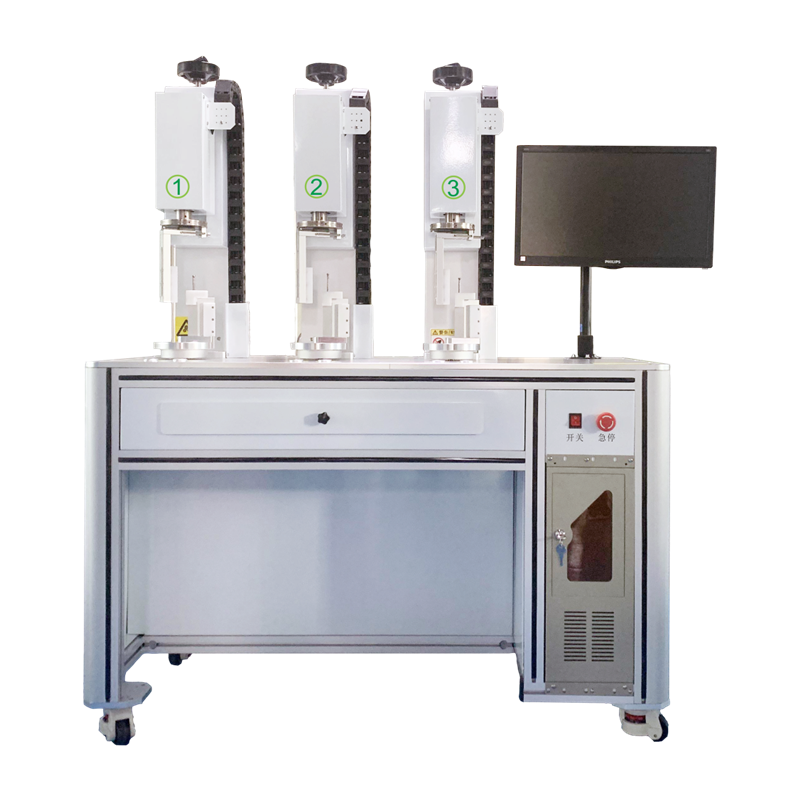

三工位转轴测试机

简要描述:三工位转轴测试机可适用于各种转轴单体扭力,含阻尼轴、铰链、转轴、阻尼器、翻折屏手机、翻盖手表等等,可做扭力性能测试分析,通过设定扭力、角度、速度、次数等参数,在测试过程中实时绘制测试曲线,生成测试数据并导出测试报告,也可以做寿命测试,生成寿命测试曲线。也可以设置寿命耐久测试,次数不限(>100W次)。

  • 产品型号:DR-TZ2205
  • 更新时间:2024-3-12
  • 浏览次数:2092
规格参数 应用案例 视频展示

一. 设备简介

三工位转轴测试机可适用于各种转轴单体扭力,含阻尼轴、铰链、转轴、阻尼器、翻折屏手机、翻盖手表等等,可做扭力性能测试分析,通过设定扭力、角度、速度、次数等参数,在测试过程中实时绘制测试曲线,生成测试数据并导出测试报告,也可以做寿命测试,生成寿命测试曲线。也可以设置寿命耐久测试,次数不限(>100W次)。

二. 设备功能

♦ 标准扭力测试

♦ 转轴扭力测试;

♦ 扭力角度测试;

♦ 扭力寿命测试

♦ 成品扭力测试

♦ 组合扭力测试;

三. 设备特点

●  测试软件自主研发,用户可以非标定制;

●  机台采用高精度荷重元测量、进口伺服马达驱动,行星减速机、进口丝杠,传动平稳、噪音低、速度精度高、调速范围宽、使用寿命长;

●  所有的测试参数操作都可以由电脑上设定完成,并可储存;

●  可实时显示试验力、峰值、位移、速度、试验状态等;

●  可直接测试每个角度之扭力值变化;(扭力-角度曲线变化图);

●  具有限位、过载自动保护、自动停机等功能,可输入测试上下限值,超出规

格机器会自动停止.

●  可设定扭力值:正扭力、反扭力、正扭力+反扭力;

●  可储存及列印图形;(扭力-角度曲线图及扭力衰减寿命曲线图、检验表)

●  检验报表自动列印,并可转档输出或透过网络直接输出;

 测试走行方向:正转去程、正转去程+回程。反转去程、反转去程+回程。正

转去程+反转程+正转回程.

四. 设备技术参数

型号

LW-TZ2205

扭力传感器

10N.m

传感器校验精度

0.1%

传感器等级

0.5

最小显示扭力

0.001N.m

测试角度

0-360

角度精度

0.1

测试速度

0-21600/min

测试次数

0-9999999

采样频率

27K赫兹

控制方式

工业电脑

驱动方式

伺服电机

使用电源

AC220V

外观尺寸

    360 (W)×260 (D)×940(H)mm

机台重量

70kg
