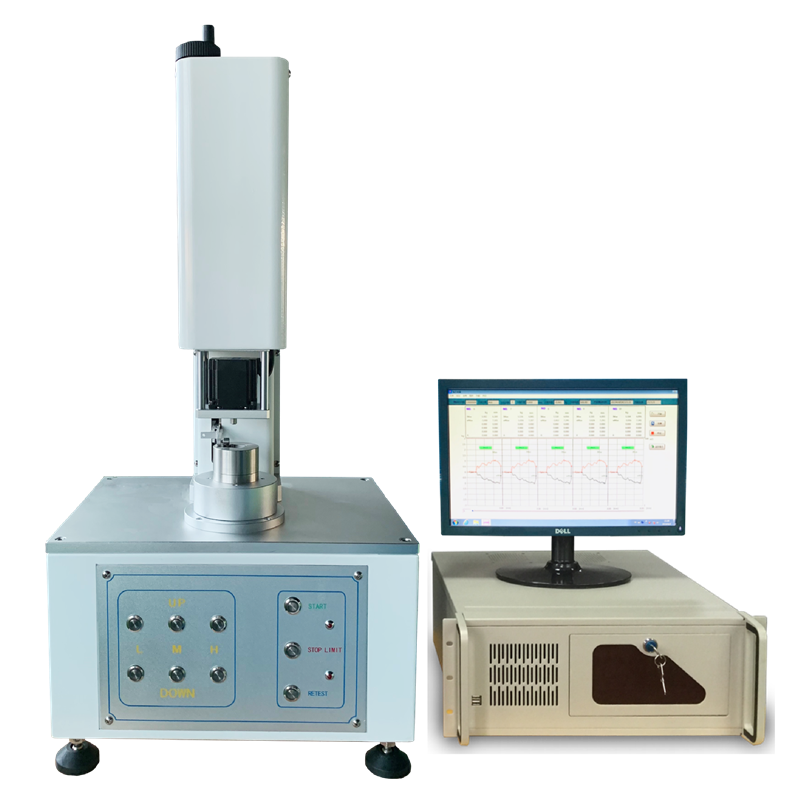

摄像头扭力测试机

简要描述:该试验机适用于各种摄像头模组的扭力扭转测试,使用专用的测试软件、精密的传感器、进口的传动结构,可以更稳定、更精密的测试产品的所有检测数据。

  • 产品型号:DR-SN2205
  • 更新时间:2024-3-12
  • 浏览次数:2058
规格参数 应用案例 视频展示

一. 设备简介

     摄像头扭力试验机适用于各种摄像头模组的扭力扭转测试,使用专用的测试软件、精密的传感器、进口的传动结构,可以更稳定、更精密的测试产品的所有检测数据。该设备常用于:手机通讯,汽车配件,电子元器件,计算机零配件制造,医疗,食品,包装,印刷等行业。

二. 设备用途

♦  标准扭力测试;
♦  单体转轴扭力测试;
♦  成品扭转测试;
♦  0-360度扭力测试;
♦  组合扭力测试;

三. 设备特点
1、测试软件自主研发,用户可以标准或非标定制检测、测试设备;
2、机台采用进口伺服马达驱动,行星减速机、进口丝杠,传动平稳、噪音低、速度精度高、调速范围宽、使用寿命长;
3、所有的测试参数操作都可以由电脑上设定完成,并可储存;
4、可实时显示试验力、峰值、位移、速度、试验状态等;
5、可直接测试每个角度之扭力值变化;(扭力-角度曲线变化图);
6、具有限位、过载自动保护、自动停机等功能,可输入测试上下限值,超出规格机器会自动停止.
7、可设定扭力值:正扭力、反扭力、正扭力+反扭力;
8、可储存及列印图形;(扭力-角度曲线图及扭力衰减寿命曲线图、检验报表)
9、检验报表自动列印,并可转档输出或透过网络直接输出;
10、测试走行方向:正转去程、正转去程+回程。反转去程、反转去程+回程。正转去程+反转程+正转回程.

力角度曲线图
1、可直接记录每个角度之扭力值变化;(X轴代表角度、Y轴代表扭力)
2、每一量测图形皆可由十字游标追踪轨迹,判读对应之扭力及角度值,最小精度0.1度;
3、曲线由电脑自动储存、可随时放大缩小、一张纸可任意指定放置N个曲线图;
4、卷轴式曲线图显示、可任意浏览曲线图.

寿命曲线图
1、报表抬头内容可自由设定;
2、报表上可显示每条曲线之最大值、最小值、平均值;
3、报表上可显示测试上、下限之规格线;
4、可设定同时显示多组寿命曲线图.

实验条件设定操作简单
1、中文视窗画面设定操作简单。测试条件皆由电脑画面设定,并可储存.
2、由下拉式选单勾选设定或直接输入数据;(含测定力量种类、测定走行方向、荷重测定范围、角度测定范围、行程原点位置、行程原点检出、测定速度、测定次数、暂停时间、每次等候位置)
3、测定项目及规格设定:上下限规格值、测试结果可自动判定OK或NG.

四. 设备规格参数



型号

DR-SN2205

扭力传感器

2N.m

测试扭力范围

0-20kg.cm

传感器校验精度

0.1%

传感器等级

0.5

传感器分辨率精度

0.05%

最小显示扭力

0.001N.m

最大测试角度

无限制

角度精度

0.1

测试速度

0-21600/min

使用电源

AC220V

外观尺寸

    360 (W)×260 (D)×950(H)mm

机台重量

70kg
