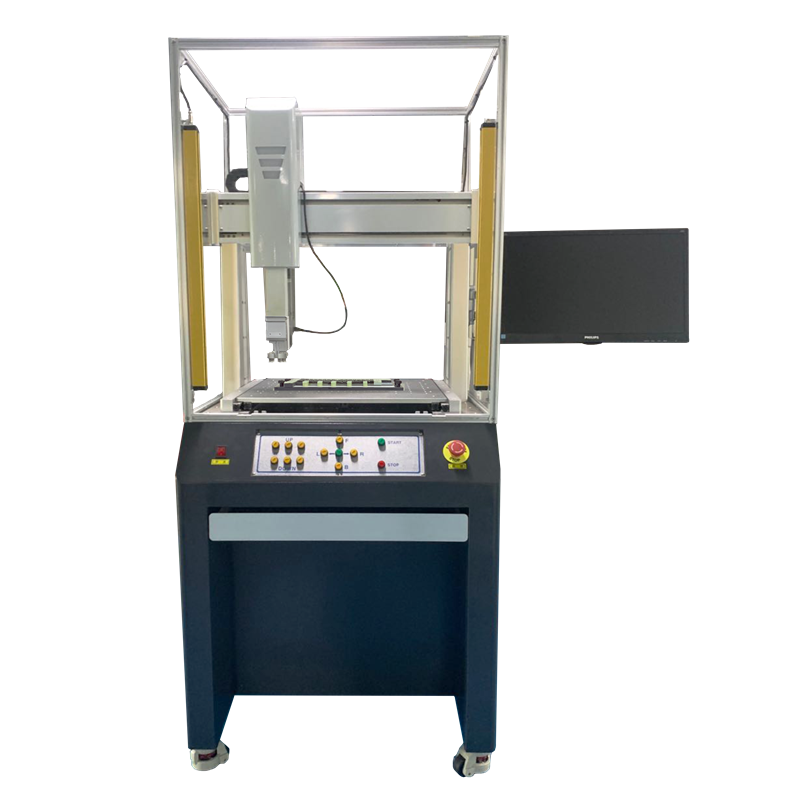

三轴全自动按键荷重曲线机

简要描述:三轴全自动按键荷重曲线机可搭配阻抗测试导通力与位移,使用专用的测试软件、精密的传感器、进口的传动结构,可以更稳定、更精密的测试产品的所有检测数据。

  • 产品型号:
  • 更新时间:2022-10-20
  • 浏览次数:2493
规格参数 应用案例 视频展示

一.设备简介:



      三轴全自动荷重曲线机适用于各种汽车按键,手机按键,遥控器,锅仔片,硅胶按键,薄膜开关,电脑键盘、耳机,PDA等产品的弹力、位移、手感、导通阻抗等测试,自动计算波峰、波谷、手感等值.可搭配阻抗测试导通力与位移,适用于流水线测试.可设定坐标(也可以导入CAD图纸),机器自动位移测试,并记录测试值.该设备常用于: 手机通讯,汽车配件,电子元器件,计算机零配件制造,医疗,食品,包装,印刷等行业。



二.  设备特点:



●  测试软件由公司工程师自主研发,用户可以非标个性化定制;

●  可任意设定X、Y坐标,机器自动位移测试,并记录测试值;

●  能设定z轴坐标自动抬高具体某点,以能避开产品具体某点高于正常表面高度;

●  每测试一个按键,自动记录按键力(PF)、按键行程(PT)和按键触感率(CCP);

●  测定项目可手动输入上、下线规格值;

●  测定结果可自动判定ok或NG,测试完成后弹出结果图(OK为绿色NG为红色)

●  荷重单位显示N、lb、gf、kgf可自由切换;

●  测试数据媲美国际品牌试验机;(按品牌客户要求不断完善,没有最好,只有更好)

●  可以做屏幕压力测试,显示器多点压力测试,PDA压力测试;

●  可输入最大测试行程及荷重,电脑自动控制及测试;

●  可设定荷重、当荷重值到达时,机器可作暂停或回转;

●  可设定行程、当行程值到达时,机器可作暂停或回转;

●  可直接测试并复制每个行程点(0.01mm)与荷重之图形;

●  每一量测图形皆可由十字游标追踪轨迹,判读对应之荷重及行程值最小解析0.01mm;

●  可列印及储存图形;(荷重-行程曲线图、寿命曲线图、检查报表)

●  测试资料储存于硬盘;(每一笔资料皆可储存,不限次数)

●  测试条件皆由电脑画面设定;(含测试荷重、行程、速度、次数、空压、暂停时间等等)

●  检验报表抬头内容可随时修改;(中英文皆可)

●  测试完成后自动数据保存,可以随时看到已测试及良率;

●  检验报表可转存至Excel做编辑或透过网络直接输出.

    ◆  选择配备:

●  导通点之力量与位移测试功能;

●  导通点之阻抗值设定;

●  动态阻抗测试系统.



三. 设备功能:



1. 各种开关按键弹力位移测试;

2. 一般产品自动多点力量测试;

3. 按键(键盘)曲线测试(多点自动位移);

4. LCD耐压力测试(多点自动位移);

5. 压力寿命试验。(多点自动位移)



四. 设备应用领域:



          该设备广泛用于: 手机通讯,汽车配件,机械制造,电子元器件,计算机零配件制造,医疗,食品,包装,印刷等行业。常用的行业如下:

1. 手机通讯行:手机所有按键测试,home键,音量键,开关机键等.

2. 汽车零配件制造:中控所有按键,方向盘上所有按键等.

3. 电子元器件:遥控器按键,开关按键弹力测试,薄膜开关按键测试等.

4. 电脑零配件行业:鼠标按键,键盘按键,主机按键,显示器按键等.

5. 家电零配件:遥控器按键,主机上按键等.



五.  设备规格参数:



型号

DR-TS205

传感器荷重范围

2kgf

传感器分辨率

0.1g

传感器等级

0.2级

测试精度

±1g

校验精度

0.1%

Z轴显示精度

0.001mm

     Z轴校验精度

±3um

采集频率

50000HZ

GRR

<20%

Z轴测试行程

1-200mm

测试速度范围

1-200mm/min

X轴移动行程

350mm

Y轴移动行程

290mm

传 动 机 构

研磨丝杆,精密滑轨

驱 动 马 达

伺服马达(三轴)

外观尺寸

                   750 (W)×750 (D)×1625(H)mm

机台重量

160kg
