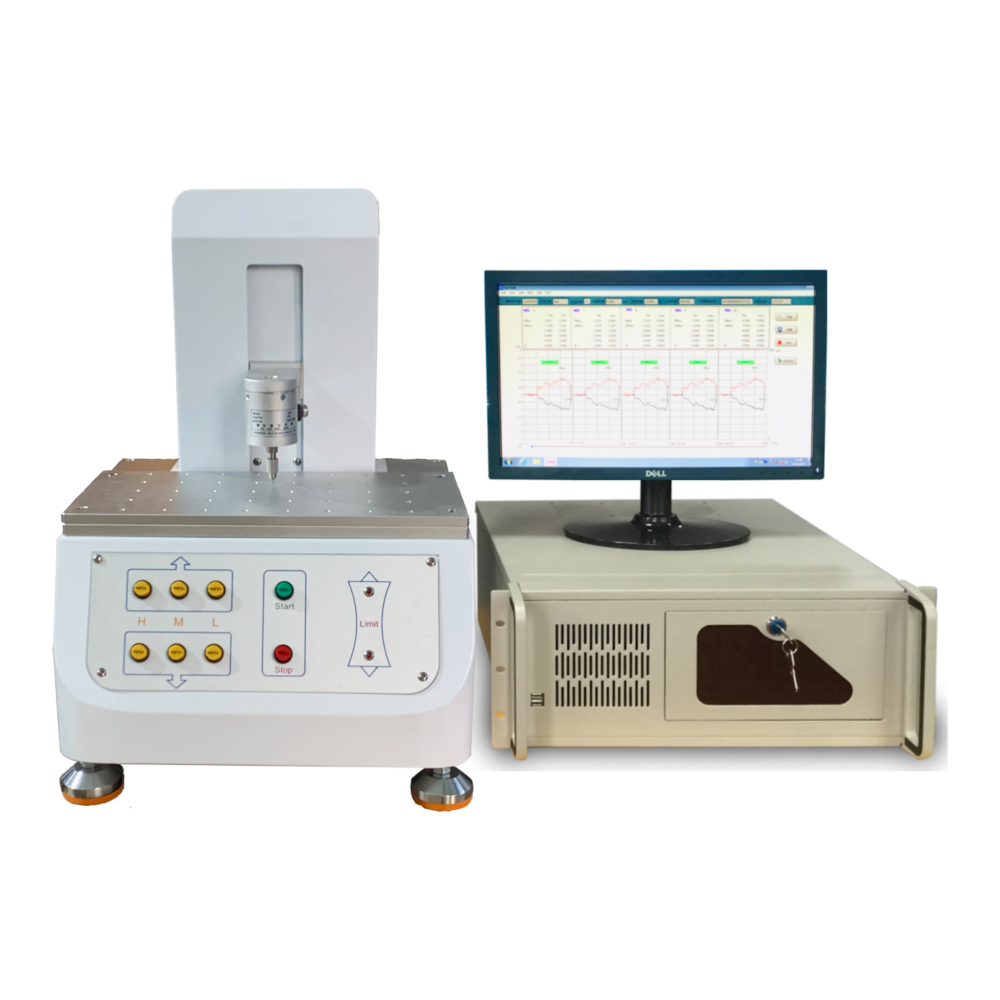

按键手感测试仪

简要描述:按键手感测试机(测试仪)适用于各种按键及开关之(荷重-行程)曲线测试,手感,导通测试。操作简单方便,且所有资料皆可储存(试验条件、荷重曲线图、测试结果、检查报表…等等).手感测试仪采用伺服马达传动,可提供高精度之(荷重-行程)测定,及可得到完全准确之按键及开关曲线试验.

  • 产品型号:
  • 更新时间:2022-7-14
  • 浏览次数:3963

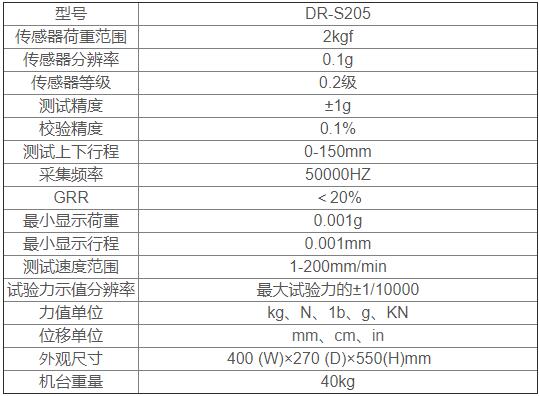

规格参数 应用案例 视频展示

  按键手感测试仪(按键手感测试机)的特点:
  高清7寸或10寸触摸屏,具备强大的图像显示和数据处理功能,配以海瑞思自主研发的多路采集输入和多路控制输出主板,以及自身软件编程能力,可根据客户需求定制开发,组成高速、高精度的按键开关曲线测试系统全部或部分。



  目前海瑞思按键手感测试系统(按键手感测试机)暂由下面三大部分组成:
  一、手感测试仪嵌入式一体化触摸屏:
  HAIRUISI-CM-7或-10,是一套以先进的Cortex-A8 CPU为核心(主频600MHz)的高性能嵌入式一体化触摸屏。该产品设计采用了7英寸(或10英寸)高亮度TFT液晶显示屏(7英寸分辨率800×480)(10英寸分辨率1024×600),四线电阻式触摸屏(分辨率4096×4096)。同时还预装了嵌入式组态软件(运行版),具备强大的图像显示和数据处理功能。



  二、主板PCBA:
  (1)J2J3两路24位高精度模拟量输入
  (2)J22两路12位模拟量输入
  (3)J7两路12位DA输出
  (4)JP13六路数字量输入(如开关)
  (5)JP13一路高速脉冲输出
  (6)JP13七路继电器输出
  (7)JP13一路串口通讯接口



  三、高精度传感器:
  (1)传感器量程:1Kg 或2Kg 分辨率0.1g
  (2)传感器输出:0~5v ,线性度:0.1%F.S;滞后性:0.1%F.S;重复性 0.1%F.S。
  (3)全金属外壳,有效解决传感器易受干扰问题和更好地保护内部电路模块。
