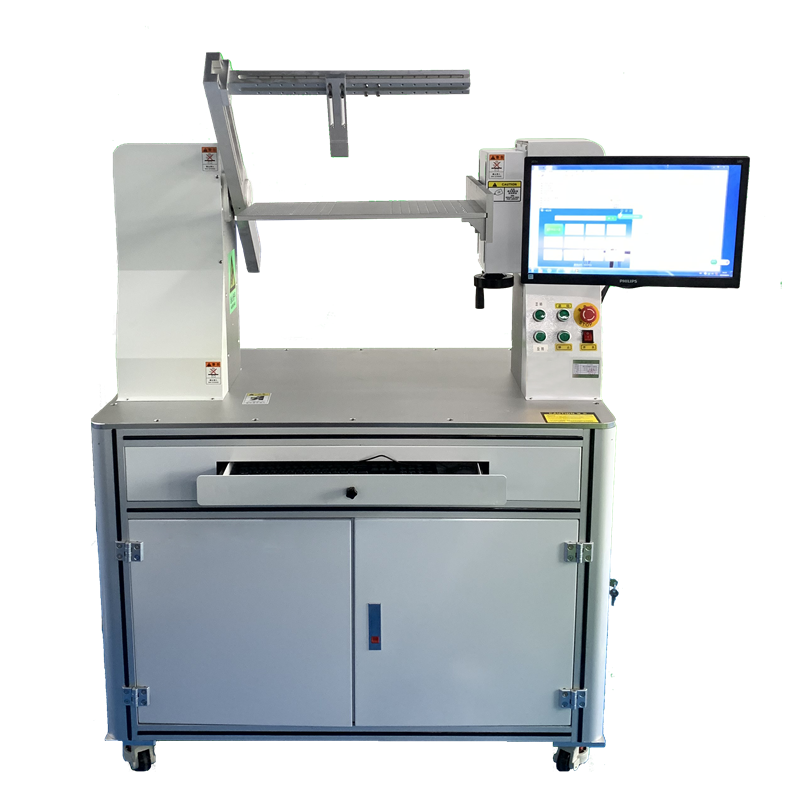

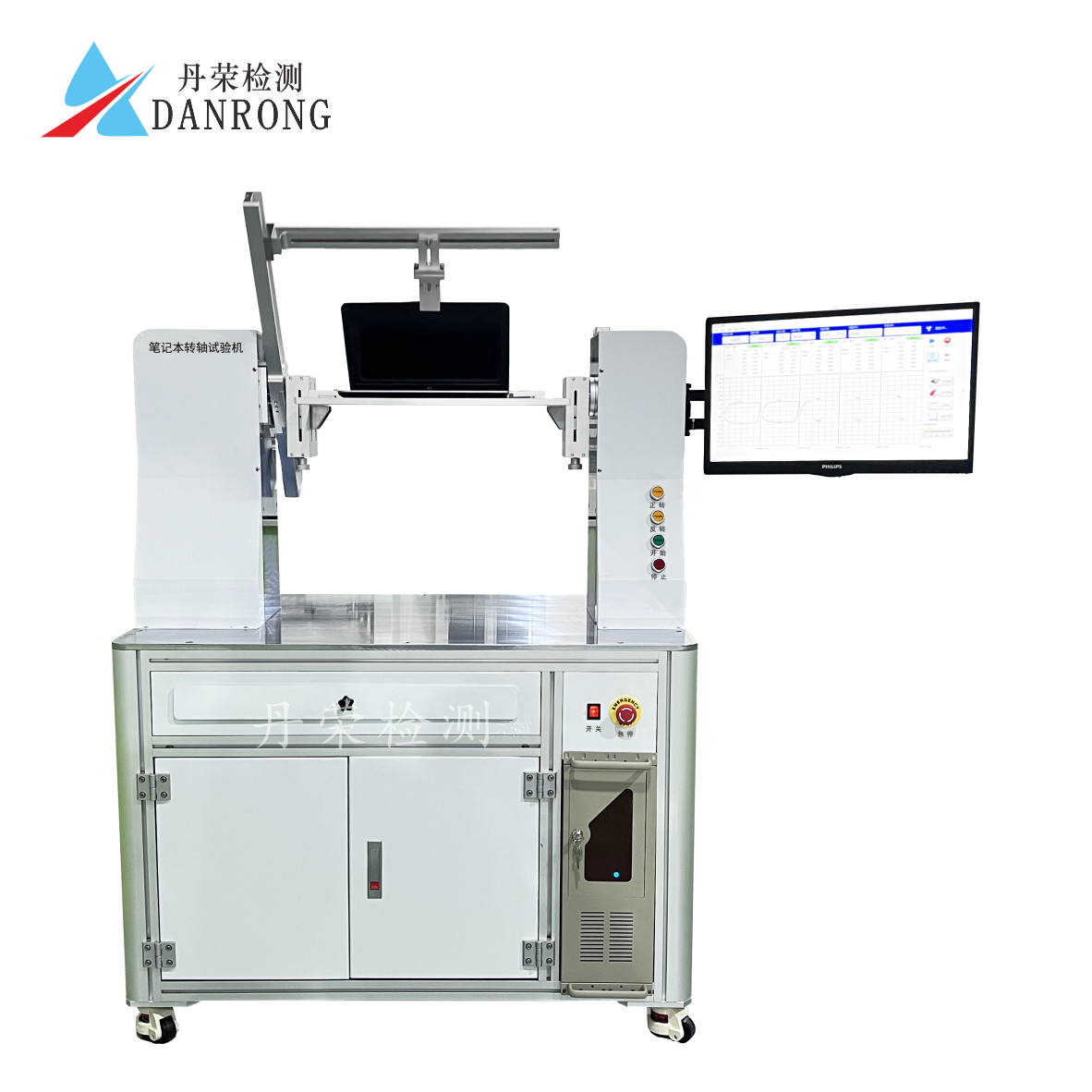

笔记本转轴测试机

简要描述:笔记本转轴测试机适用于做5-360度扭力扭转测试,使用专用的测试软件、精密的传感器、进口的传动结构,可以更稳定、更精密的测试产品的所有检测数据。该设备常用于: 电脑配件,笔记本、手机、IPAD、学习机、电子词典等行业。电脑翻盖扭力耐久试验机可测试Notebook上盖在多次打开、关闭后,转轴扭力衰退情形,可每次量测转轴扭力值并记录曲线变化及绘制扭力衰减寿命曲线图,改良目前必须把转轴拆卸后才能量扭力的不方便。利用Windows窗口画面设定,操作简单方便,且所有数据皆可储存(试验条件、扭力-角度曲线图、寿命曲线图、检查报表…等等)。

  • 产品型号:DR-BN360
  • 更新时间:2021-7-22
  • 浏览次数:481
规格参数 应用案例 视频展示

一.  设备简介:



   该试验机适用于笔记本做0-360度扭力扭转测试,使用专用的测试软件、精密的传感器、进口的传动结构,可以更稳定、更精密的测试产品的所有检测数据。该设备常用于: 电脑配件,笔记本、手机、IPAD、学习机、电子词典等行业。电脑翻盖扭力耐久试验机可测试Notebook上盖在多次打开、关闭后,转轴扭力衰退情形,可每次量测转轴扭力值并记录曲线变化及绘制扭力衰减寿命曲线图,改良目前必须把转轴拆卸后才能量扭力的不方便。利用Windows窗口画面设定,操作简单方便,且所有数据皆可储存(试验条件、扭力-角度曲线图、寿命曲线图、检查报表…等等)。



.  设备用途:



1. Note-Book 笔记本电脑转轴

2. 手机转轴测试

3. 学习机、电子词典转轴\整机

4. 0-360度扭力扭转测试;

5. IPAD测试;



.   设备特点:



  测试软件自主研发,用户可以标准或非标定制检测、测试设备;

  机台采用高精度荷重元测量、进口伺服马达驱动,行星减速机、进口丝杠,传动平稳、噪音低、速度

    精度高、调速范围宽、使用寿命长;

●  所有的测试参数操作都可以由电脑上设定完成,并可储存;

  可实时显示试验力、峰值、位移、速度、试验状态等;

  可直接测试每个角度之扭力值变化;(扭力-角度曲线变化图);

●  具有限位、过载自动保护、自动停机等功能,可输入测试上下限值,超出规格机器会自动停止.

●  可设定扭力值:正扭力、反扭力、正扭力+反扭力;

●  可储存及列印图形;(扭力-角度曲线图及扭力衰减寿命曲线图、检验报表)

●  检验报表自动列印,并可转档输出或透过网络直接输出;

  测试走行方向:正转去程、正转去程+回程。反转去程、反转去程+回程。正转去程+反转程+正转回程.

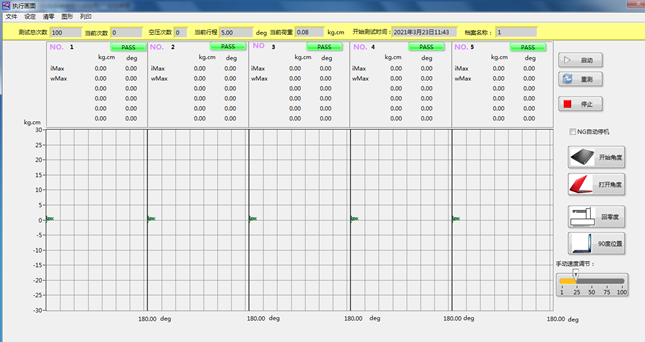

    力角度曲线图:



1. 可直接记录每个角度之扭力值变化;(X轴代表角度、Y轴代表扭力)

2. 每一量测图形皆可由十字游标追踪轨迹,判读对应之扭力及角度值,最小精度0.1度;

3. 曲线由电脑自动储存、可随时放大缩小、一张纸可任意指定放置N个曲线图;

4. 卷轴式曲线图显示、可任意浏览曲线图.



     寿命曲线图:



1. 报表抬头内容可自由设定;

2. 报表上可显示每条曲线之最大值、最小值、平均值;

3. 报表上可显示测试上、下限之规格线;

4. 可设定同时显示多组寿命曲线图.

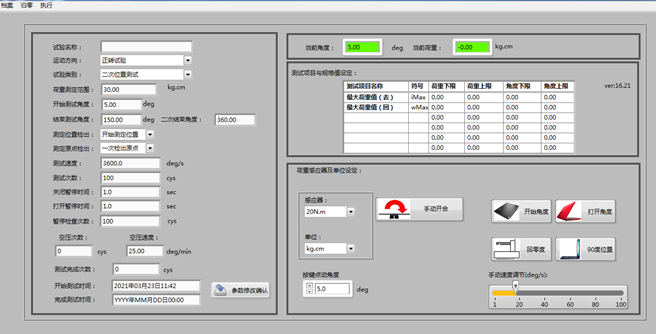

     实验条件设定操作简单:



1. 中文视窗画面设定操作简单。测试条件皆由电脑画面设定,并可储存;

2. 由下拉式选单勾选设定或直接输入数据;(含测定力量种类、测定走行方向、荷重测定范围、角度测定

   范围、行程原点位置、行程原点检出、测定速度、测定次数、暂停时间、每次等候位置)

3. 测定项目及规格设定:上下限规格值、测试结果可自动判定OK或NG.

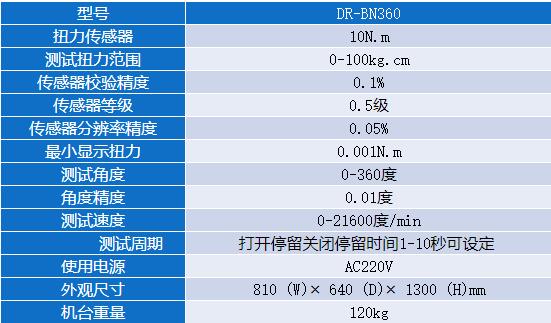

. 设备规格参数:





型号

DR-BN360

扭力传感器

10N.m

测试扭力范围

0-100kg.cm

传感器校验精度

0.1%

传感器等级

0.5

    传感器分辨率精度

0.05%

最小显示扭力

0.001N.m

测试角度

0-360

角度精度

0.01

测试速度

0-21600/min

                   测试周期

打开停留关闭停留时间1-10秒可设定

使用电源

AC220V

外观尺寸

     810 (W)× 640 (D)× 1300 (H)mm

机台重量

120kg
