　　插拔力试验就是对一个产品的插入力和拔出力的测试，一般是同时测试。就是插入跟拔出试验机需要一个动作同时完成，而不是一个分开的动作。
　　连接器插拔力试验机是一种测试连接器插拔力的设备，它的作用并不仅仅只作用于连接器，还可以用于各种连接器、插头插座等产品的插入力和拔出力测试，以及疲劳寿命测试。结合多种专用夹具及自动求心装置，可得到完全准确的插拔力结果。解决各种连接器测试的夹具问题，及测试时公母连接器能自动对准，不会有吃单边的问题。

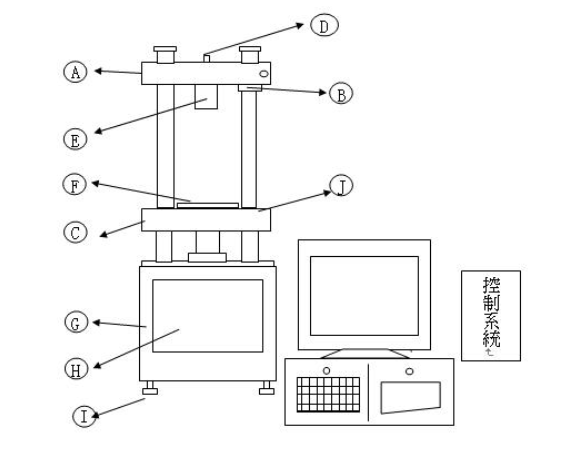

　　连接器插拔力试验机作为一款厂家花了大心思设计出来的设备，想要获得准确的数据，你不仅要对使用方法了如指掌，对设备的组成你也要有一个大概的了解，这样才能更好的充分利用设备每一个部件来为您服务。

　　A、固定横杆：
　　通过此横杆,可用以固定荷重元及搭配治具。放松此横杆后面的两个螺杆,横杆可上下移动以便根据产品高度的不同进行调整,但是必须配合固定环(B)使用,以免松开螺杆后固定横杆往下滑落而造成荷重元损坏。
　　B、固定环：此固定环辅助固定横杆起支撑的作用。
　　注意:若要将固定横杆升高,请先将固定横杆两侧固定螺杆松开,再将固定横杆往上移动至适当位置后,锁紧固定螺杆。接着放权固定环,移动至固定横杆下方再将其锁紧即可。
　　若要将固定横杆降低,请先放松固定环并将它移动至适当位置后将其锁紧。再将固定横杆两侧的固定螺杆松开(松开前请先用手支撑,以免固定横杆因重力而往下滑落),缓慢往下移动至固定环的位置,锁紧两侧之固定螺杆即可。
　　C、移动横杆：
　　此移动横杆主要是连接上下传动结构,并作为测试时行程的移动标准。
　　D、荷重元固定螺栓:
　　此螺栓主要功用是固定荷重元于移动横杆上,其尺寸为M10或M8。固定荷重元时请务必锁紧,以免影响荷重测试资料。

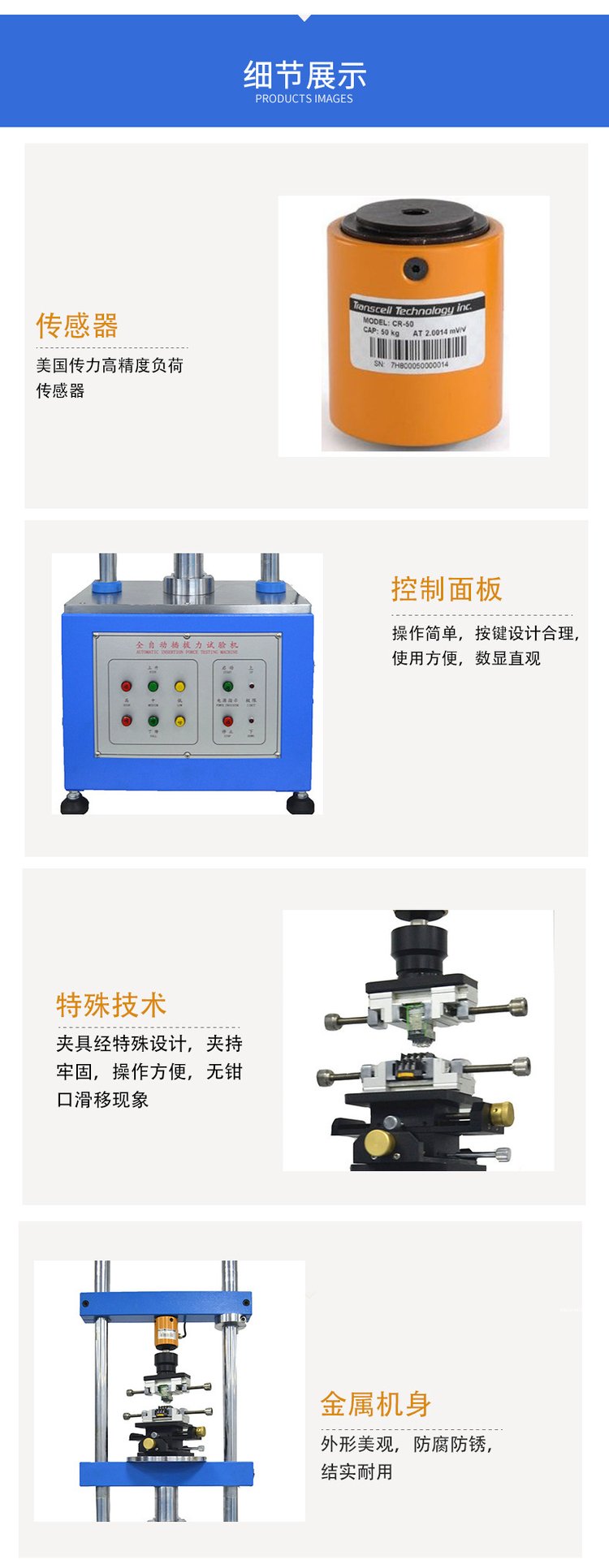

　　E、荷重元：
　　在测试时,用以检出测试力值大小的装置。测试前将测试夹治具拧紧固定于感测端,以方便待测物的固定及量测。
　　F、治具盘：
　　此治具盘可用以固定治具,搭配固定于荷重元感测端上的治具,可依产品进行各项测试。
　　G、机台本体：放置机台主要传动结构及控制电路之处,请勿撕毁封条任意拆解,如于测试过程中发现有任何异常,请及时与本公司技术人员联系。
　　H、操作面板：
　　详细说明请参照操作面板功能说明。
　　I、脚座：
　　当机台放置于平台上却发生有摇晃现象时,可调整前后左右之脚座高低,以使机台可在平稳的环境中进行测试。(测试中请尽量保持机台的水平稳定)
　　J、上下极限：此调不整装置主要功能是保证机台在运动时不超出机台的最大行程而造成机器损坏。
　　（1）上限限调整环：此调整环用于设定机台往上移动之最高点，于出厂前皆已调整至定位，请勿任意更动其位置。
　　（2）此调整环用于设定机台往下移动之最高点，于出厂前皆已调整至定位，请勿任意更动其位置。
　　（3）上限调整环：用来设定移动座往上移动的上限停止位置，环上附有一个小旋钮，放松后可移动调整环至任意位置，当移动座上的档片接触到调整环时，机台便会停止向上移动。
　　（4）下限调整环：用来设定移动座往下移动的下限停止位置，环上附有一个小旋钮，放松后可移动调整环至任意位置，当移动座上的档片接触到调整环时，机台便会停止向下移动。

　　设备用途
　　1、解决各种连接测试的夹具问题，及测试时公母连接品能自动对准，不会有吃单边的问题。
　　2、本机器适用于各种连器之插入力久拔出力测试，搭配专用之自动求心装置，将可得到完全准备之插拔力试验。
　　3、五工位可独立运动，搭配触摸屏，软件画面操作简单直观。
　　4、搭配中国台湾TBI滚珠丝杆，伺服马达达到准确的行程精度。
　　设备功能
　　1、连接器单孔插拔试验;
　　2、连接器整排插拔试验;
　　3、连接器插拔寿命试验;
　　4、各种压缩、拉伸破坏强度试验;
　　5、连接器NormalForce测试;
　　5、连接器单PIN与塑料保持力试验;(RetentionForce)
　　6、可同时与接触阻抗机联机.(选购)(动态阻抗测试系统)
